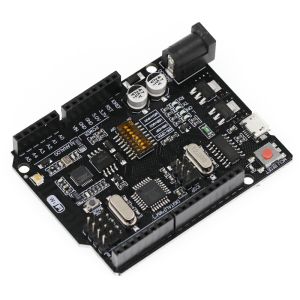

UNO R3 WiFi ATmega328P ESP8266 32Mb, USB-TTL CH340G

Połączenie dwóch modułów na jednej płytce: Uno R3 ATmega 328 oraz WiFi ESP8266 z pamięci 32Mb. Układy mogą komunikować się pomiedzy sobą, lub w razie potrzeby działać osobno, wykonując dwa niezależne programy.
Zastosowane rozwiązanie jest wygodne dla rozwoju nowych projektów wymagających Uno i WiFi. Układ można programować poprzez złącze microUSB. Do komunikacji międzu układami wykorzystany jest port UART (RX, Tx) a do jego konfiguracji, służy przełącznik DIP-switch, możliwe są połaczenia: USB - ATmega328, USB - ESP8266 (komunikacja), USB - ESP8266 (programowanie) ATmega328 - ESP8266, lub brak komunikacji. Opis ustawienia przełącznika, opisuje poniższa tabelka.

UNO R3

• Procesor : ATmega328
• Taktowanie układu : 16MHz
• Układ odpowiedzialny za transmisję danych przez USB : CH340 ( sterowniki - link )
• Napięcie - logika układu : 5V
• Złącze microUSB (złącze kompatybilne z przewodami od telefonów)
• Napięcie zasilania : 7-12V
• Porty I/O : 14
• Porty wyjście w trybie PWM : 6
• Porty analogowe : 8 ( kanały przetwornika A/C )
• Max prąd na pinie I/O : 40 mA
• Max wydajnośc prądowa, pinu 5V: 800mA
• Max wydajność prądowa, pinu 3.3V : 800 mA
• Pamięć FLASH : 32 KB z czego 5kB użyte przez bootloader
• Pamięć SRAM : 2 KB
• Pamięć EEPROM : 1 KB

WiFi ESP8266

• Microcontroller: ESP-8266 EX
• Napięcie pracy I/O: 3.3V
• Digital I/O Pins
• Interfejsy szeregowe: UART, SPI, I2C, 1-Wire
• Zewnętrzne przerwania
• Clock Speed : 80MHz/160MHz
• Flash: 32Mb
• Układ odpowiedzialny za transmisję danych przez USB : CH340
• Wbudowana antena PCB
• Dodatkowe złacze IPX na zewnętrzną antenę
• Kompatybilny ze środowskiem Arduino IDE
• Przykłady oprogramowania dla środowiska ARDUINO - link
• Układ kompatybily z oprogramowaniem: ARDUINO, WeMos, NodeMcu itp.

Moduł ESP8266 ( piny ESP) pracuje z logiką 3.3V i maksymalnie tylko takie napięcie można podać na porty układu. Jeżeli chcesz korzystać z modułu wraz z układami o innej logice, np 5V, należy zastosować konwentery napięcia stanów logiczych.
